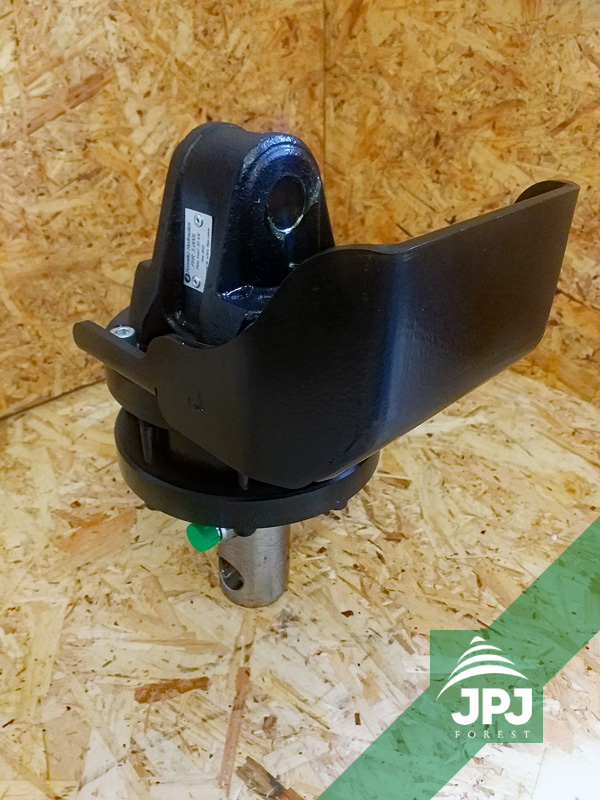

Hydraulický rotátor FHR 3LH
Výrobca: Formiko Hydraulics Ltd
Kat. číslo: FHR 3LH
- Rotátor je vybavený novým zvýšeným krytom hadíc na lepšiu ochranu.
- Nákres hydraulického rotátora Formiko FHR 3 LH si môžete stiahnuť kliknutím na nasledujúci odkaz: FHR 3 LH výkres
- Drapáky a ostatné pracovné príslušenstvo k tomuto rotátoru: Drapáky a príslušenstvo tu
- Rotátor FHR 3 LH je možné ideálne kombinovať s týmito prepojovacími časťami (tlmičmi rázov): BRM 10-60-01 alebo BRM 1-60-01 a ďalej tiež s BR1, BR4, BR4-A, BR40, BR10, BRM 1-73-01, BRM 10-73-01
Vlastnosti
Hydraulické rotátory Formiko
Praktické uplatnenie hydraulických rotátorov Formiko z našej ponuky je veľmi široké: hydraulickej ruky / žeriavy osadzované na traktorové vyvážačky, vyvážačky za štvorkolky a malotraktory, manipulačné hydraulické žeriavy pre prácu s drobným odpadom, bio-odpadom, menšie stavebné stroje – napr. v kombinácii s vrtáky, atp. Možno ich rozdeliť na 3 základné skupiny podľa typu montáže (typu uchytenie k hydraulickej ruke/hydraulickému žeriavu a spôsobu uchytenia / pripevnenie pracovného príslušenstva (drapákov na guľatinu, polypových drapákov, pôdnych lopát, atď.):
1) Hriadeľové rotátory – pracovné príslušenstvo sa pripevňuje na rotátor nasunutím na hriadeľ (spodná časť) a zabezpečením čapom. Horné pripojenie rotátora ku konštrukcii hydraulickej ruky (prípadne k prepojovacie časti) je zabezpečené pomocou puzdra a čapu alebo pevným pripojením ku konštrukcii hydraulickej ruky.
Do tejto skupiny patria tieto rotátory: FHR 1.000L, FHR 3L, FHR 4.500L
2) Prírubové rotátory – pracovné príslušenstvo sa pripevňuje na rotátor prostredníctvom príruby – „na skrutky“ (spodná časť). Horné pripojenie rotátora ku konštrukcii hydraulickej ruky (prípadne k prepojovacie časti) je zabezpečené pomocou puzdra a čapu.
Do tejto skupiny patria tieto rotátory: FHR 3.000 SF, FHR 4.500 RF, FHR 4.500 SF
3) Rotátory s pevnou montážou – hydraulický rotátor je pevne pripevnený skrutkami ako k pracovnému príslušenstva (prostredníctvom príruby – spodná časť), tak aj ku konštrukcii hydraulickej ruky.
Do tejto skupiny patria tieto rotátory: FHR 3FF, FHR 6FF2S, FHR 6FF2X
Rotátory a drapáky – Informácie
Max. axiálne zaťaženie statické = „ako ťažké bremeno môže na rotátore visieť“ (10 kN = cca 1 000 kg)
Max. axiálne zaťaženie dynamické = „ako ťažkým bremenom môže rotátor otáčať“ (5 kN = cca 500 kg)
Rotátory sa používajú u priemyselných strojov, ktoré vyžadujú neobmedzenú rotáciu pracovných mechanických žeriavov (hydraulických rúk). Vďaka svojej konštrukcii umožňujú rotátory plynulú dodávku hydraulického oleja do potrebných súčastí a to bez obmedzenia rotácie. Umožňujú 360 stupňovou rotáciu okolo svojej osi. Uľahčujú a zrýchľujú prácu a tým aj zmenšujú náklady.
Točivý moment alebo tiež krútiaci moment vyjadruje pôsobenie sily na bod vzdialený od osi otáčania (hriadeľa rotátora). Fyzikálno sa jedná o moment sily. Názov krútiaci moment sa užíva v technických odboroch u rotačných pohonných systémov.
Zvyčajne sa udáva v jednotkách Nm (newtonmeter), krútiaci moment 1 Nm znamená, že hriadeľ pôsobí na bod vzdialený jeden meter od osi silou 1 newton.
Chcete objednať po telefóne alebo poradiť s výberom?
Základná technická špecifikácia
Max. axiálne zaťaženie statické (nosnosť) | 30 kN (3 000 kg) |
Max. axiálne zaťaženie dynamické (nosnosť pri rotácii) | 15 kN (1 500 kg) |
Krútiaci moment pri 25 MPa | 900 Nm |
Odporúčaný prietok oleja | 20 l/min |
Hmotnosť | 18 kg |
Vhodné kombinovať s
Drapák na kulatinu VJ 0,12
Obsah kleštin | 0,12 m² |
Rozevření | 96 cm |
Nosnost | 1 000 kg |
Lesnický drapák FARMA 0.16
Obsah kleští | 0,16 m² |
Rozevření | 104,5 cm |
Nosnost | 1 000 kg |
Lesnický drapák na klest FARMA 0.16
Obsah kleští | 0,16 m² |
Rozevření | 106,5 cm |
Nosnost | 1 000 kg |
Lesnický drapák na klest FARMA 0.20
Obsah kleští | 0,20 m² |
Rozevření | 126,5 cm |
Nosnost | 1 500 kg |
Nakladač sypkých hmot FARMA 160 l
Objem lžíce | 160 l |
Nosnost | 1 000 kg |
Hmotnost | 172 kg |
