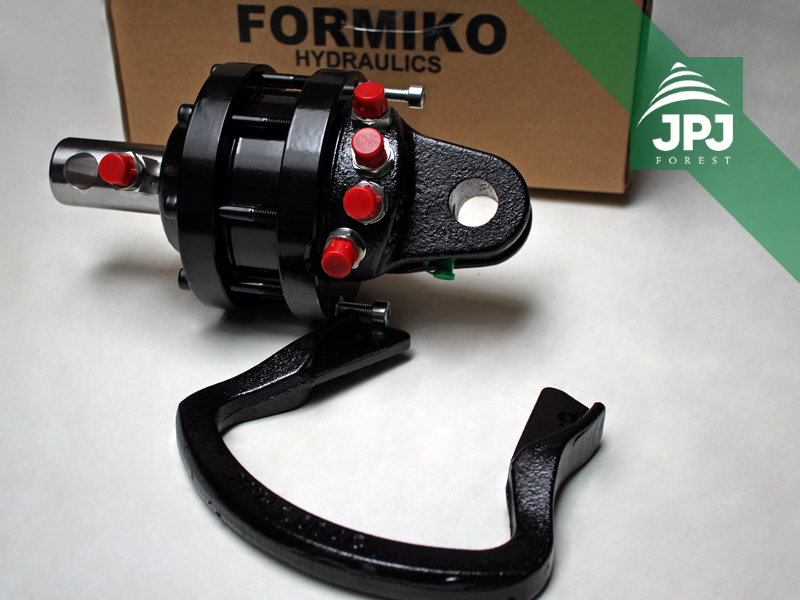

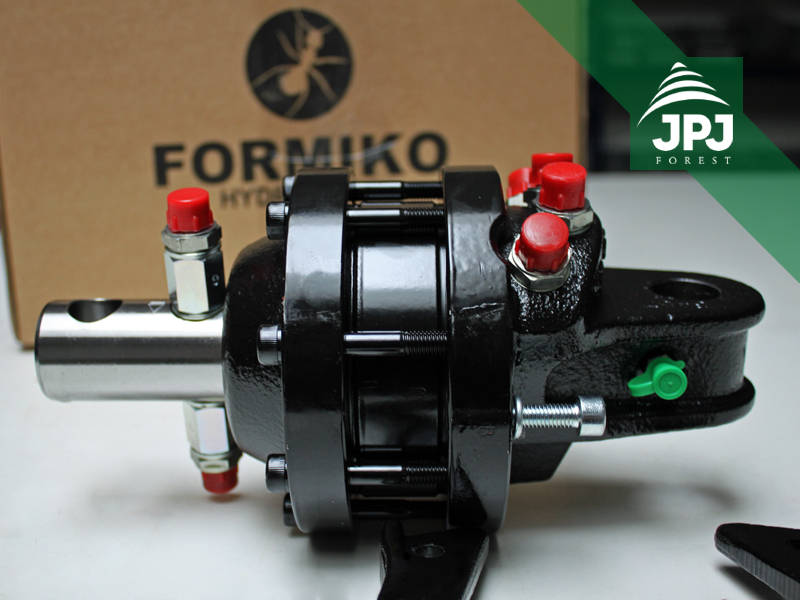

Hydraulický rotátor FHR 1.000L
Výrobca: Formiko Hydraulics Ltd
- Nákres hydraulického rotátora Formiko FHR 1000L si môžete stiahnuť kliknutím na nasledujúci odkaz: FHR 1000L výkres
- Drapáky a ostatné pracovné príslušenstvo k tomuto rotátore: Drapáky a príslušenstvo tu
- Rotátor FHR 1.000L je možné kombinovať s týmito prepojovacími časťami (tlmičmi rázov): BRM1-60-01
Vlastnosti
Hydraulické rotátory Formiko
Praktické uplatnenie hydraulických rotátorov Formiko z našej ponuky je veľmi široké: hydraulickej ruky / žeriavy osadzované na traktorové vyvážačky, vyvážačky za štvorkolky a malotraktory, manipulačné hydraulické žeriavy pre prácu s drobným odpadom, bio-odpadom, menšie stavebné stroje – napr. v kombinácii s vrtáky, atp. Možno ich rozdeliť na 3 základné skupiny podľa typu montáže (typu uchytenie k hydraulickej ruke/hydraulickému žeriavu a spôsobu uchytenia / pripevnenie pracovného príslušenstva (drapákov na guľatinu, polypových drapákov, pôdnych lopát, atď.):
1) Hriadeľové rotátory – pracovné príslušenstvo sa pripevňuje na rotátor nasunutím na hriadeľ (spodná časť) a zabezpečením čapom. Horné pripojenie rotátora ku konštrukcii hydraulickej ruky (prípadne k prepojovacie časti) je zabezpečené pomocou puzdra a čapu alebo pevným pripojením ku konštrukcii hydraulickej ruky.
Do tejto skupiny patria tieto rotátory: FHR 1.000L, FHR 3L, FHR 4.500L
2) Prírubové rotátory – pracovné príslušenstvo sa pripevňuje na rotátor prostredníctvom príruby – „na skrutky“ (spodná časť). Horné pripojenie rotátora ku konštrukcii hydraulickej ruky (prípadne k prepojovacie časti) je zabezpečené pomocou puzdra a čapu.
Do tejto skupiny patria tieto rotátory: FHR 3.000 SF, FHR 4.500 RF, FHR 4.500 SF
3) Rotátory s pevnou montážou – hydraulický rotátor je pevne pripevnený skrutkami ako k pracovnému príslušenstva (prostredníctvom príruby – spodná časť), tak aj ku konštrukcii hydraulickej ruky.
Do tejto skupiny patria tieto rotátory: FHR 3FF, FHR 6FF2S, FHR 6FF2X
Rotátory a drapáky – Informácie
Max. axiálne zaťaženie statické = „ako ťažké bremeno môže na rotátore visieť“ (10 kN = cca 1 000 kg)
Max. axiálne zaťaženie dynamické = „ako ťažkým bremenom môže rotátor otáčať“ (5 kN = cca 500 kg)
Rotátory sa používajú u priemyselných strojov, ktoré vyžadujú neobmedzenú rotáciu pracovných mechanických žeriavov (hydraulických rúk). Vďaka svojej konštrukcii umožňujú rotátory plynulú dodávku hydraulického oleja do potrebných súčastí a to bez obmedzenia rotácie. Umožňujú 360 stupňovou rotáciu okolo svojej osi. Uľahčujú a zrýchľujú prácu a tým aj zmenšujú náklady.
Točivý moment alebo tiež krútiaci moment vyjadruje pôsobenie sily na bod vzdialený od osi otáčania (hriadeľa rotátora). Fyzikálno sa jedná o moment sily. Názov krútiaci moment sa užíva v technických odboroch u rotačných pohonných systémov.
Zvyčajne sa udáva v jednotkách Nm (newtonmeter), krútiaci moment 1 Nm znamená, že hriadeľ pôsobí na bod vzdialený jeden meter od osi silou 1 newton.
Chcete objednať po telefóne alebo poradiť s výberom?
Základná technická špecifikácia
Max. axiálne zaťaženie statické (nosnosť) | 10 kN (1 000 kg) |
Max. axiálne zaťaženie dynamické (nosnosť pri rotácii) | 5 kN (500 kg) |
Krútiaci moment pri 25 MPa | 350 Nm |
Odporúčaný prietok oleja | 10 l/min |
Hmotnosť | 12 kg |
Vhodné kombinovať s
Drapák na guľatinu VJ 0,08
Obsah klieštin | 0,08 m² |
Roztvorenie | 75 cm |
Nosnosť | 600 kg |
čap v cene
Pôdna lopata Vahva Jussi 60 l
Objem | 60 l |
Hmotnosť | 60 kg |
Otvor pre rotátor | 39,5 mm |
